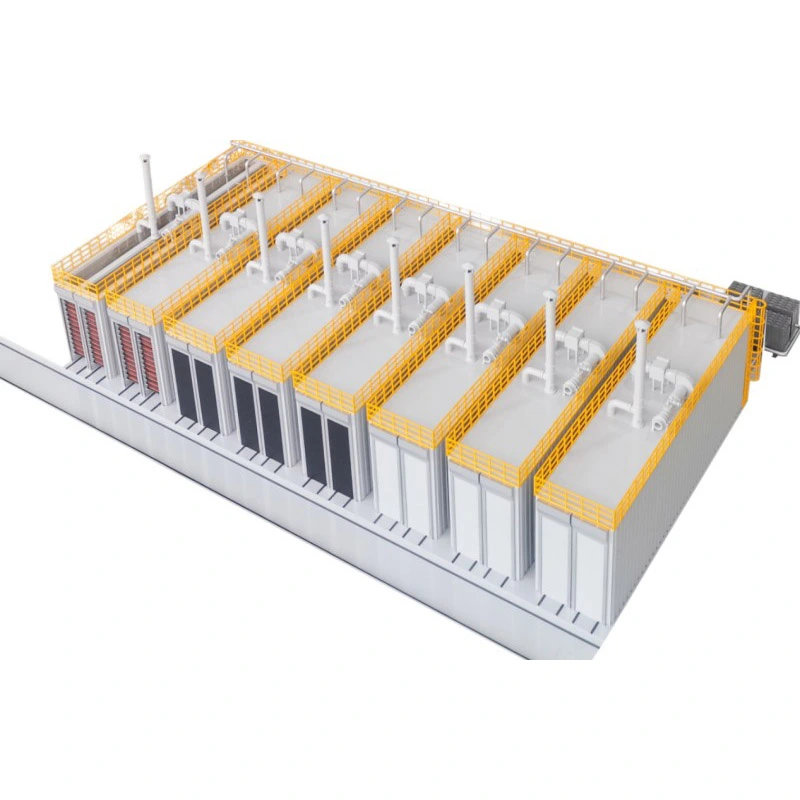

Карбонациялау жүйесі үш негізгі құрамдас бөліктен тұрады: тұйықтау камерасы, газ айналымы жүйесі және бақылау және басқару жүйесі. Камераны тығыздау, газ айналымы, температура мен ылғалдылықты реттеу және CO₂ концентрациясын бақылау арқылы жүйе бетон өнімдері үшін тұрақты, біркелкі және бақыланатын карбонациялану ортасын қамтамасыз етеді.
Камера сыртқы қорғаныс қабатынан, оқшаулағыш қабаттан және ішкі желдеткіш қабырғадан тұратын көп қабатты құрылымдық дизайнды қабылдайды. Ол камераның ішіндегі ылғалдылығы жоғары және CO₂-ға бай ортаға бейімделе отырып, құрылымдық беріктік пен жылу оқшаулауды қамтамасыз етеді.
1) Камера төбесі: Өздігінен тұратын болат пластина құрылымы мен оқшауланған шатыр дизайнымен ерекшеленеді, бұл күнделікті тексеру және техникалық қызмет көрсету үшін ыңғайлы қол жетімділікті қамтамасыз етеді.
2) Алдыңғы камераның құрылымы: Ұзақ мерзімді жұмыс кезінде құрылымның тұрақтылығын және бетінің тегістігін жақсарту үшін мырышталған жақтауды және тегіс панельдерді пайдаланады.

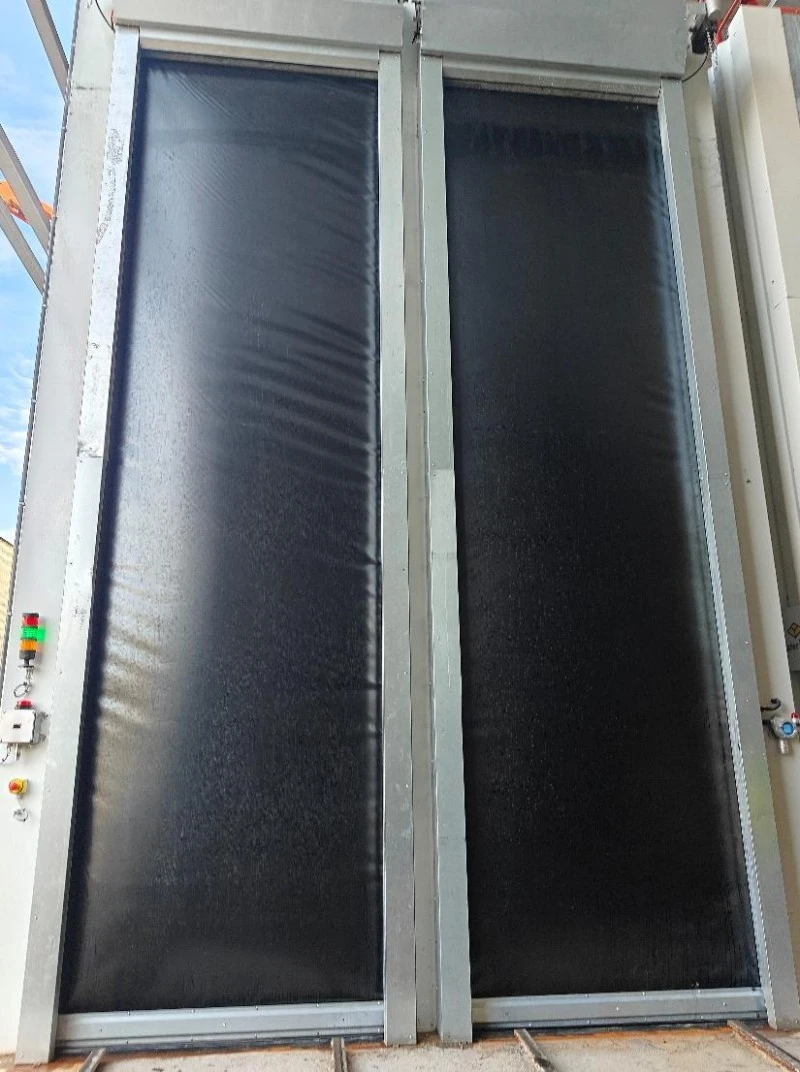

3) Камера есігі: CO₂ ағуын тиімді азайту және камераның ішінде тұрақты қатайту ортасын сақтау үшін жоғары герметикалық дизайнмен ерекшеленеді.

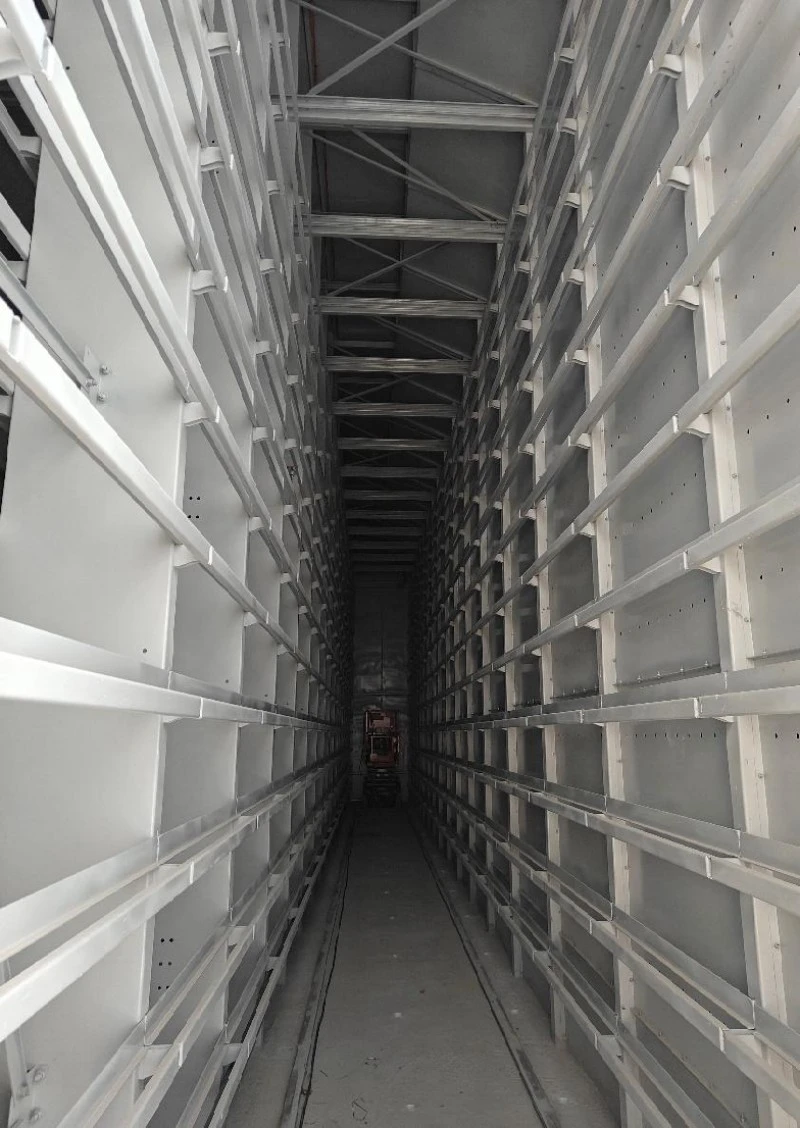

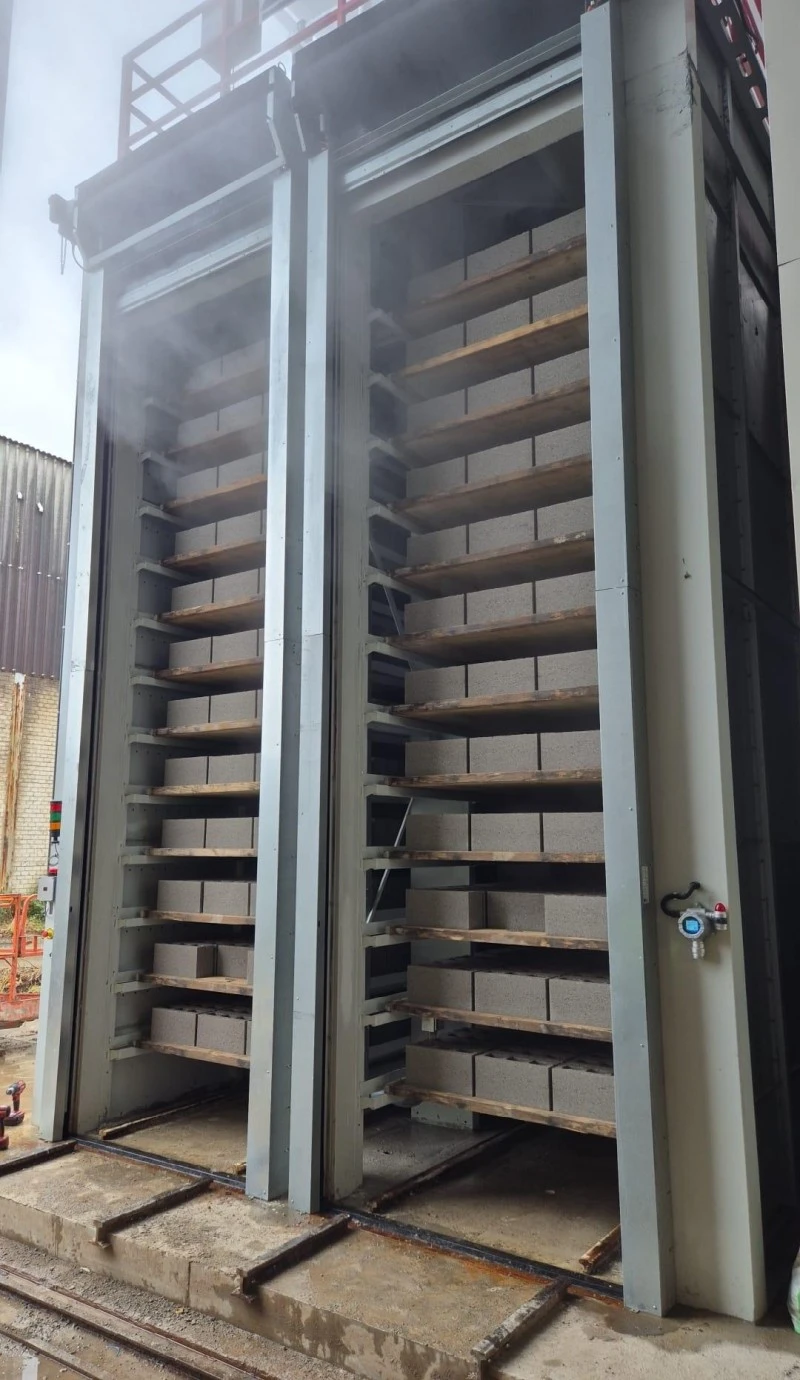

4) Құрғату сөрелері: Қосылатын модульді және болтты қосылым құрылымын қабылдаңыз. Барлық компоненттер коррозияға төзімділік пен ылғалдылығы жоғары ортада сенімді жұмыс істеу үшін ыстық мырышпен қапталған.

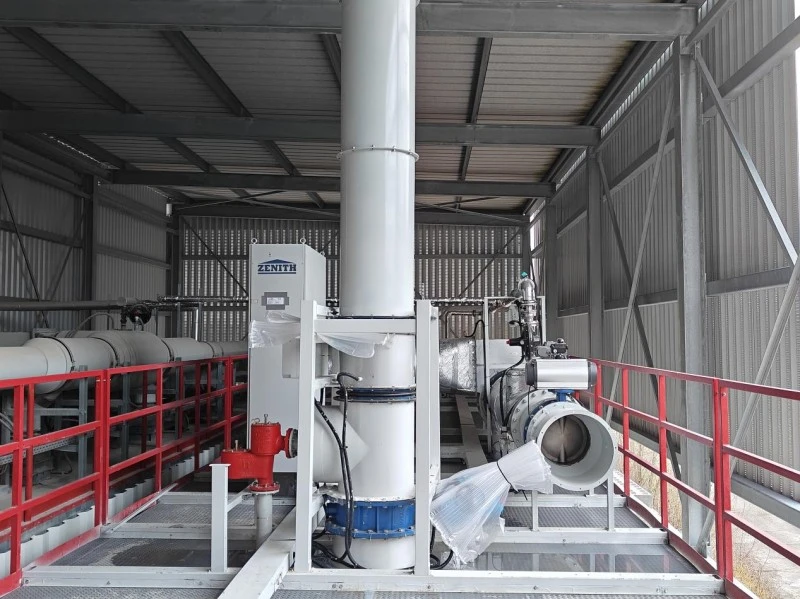

Газ айналымы жүйесі камераның ішіндегі CO₂, жылу және ауаның тасымалдануына, таралуына және айналымына жауап береді, бұл біркелкі қатаю ортасын сақтауға көмектеседі.
1) циркуляциялық жетек: Ауыспалы жиілікті радиалды желдеткіш камераның ішіндегі газ айналымын басқарады, ауа ағыны технологиялық талаптарға сәйкес реттеледі.
2) Температураны басқару модулі: Электр жылытқыштары емдеу процесіне қажетті жылуды қамтамасыз етеді және бүкіл камерада біркелкі жылытуға қол жеткізу үшін циркуляциялық желдеткіштермен бірге жұмыс істейді.
3) Айналым құбыры: Газды тасымалдауға және таратуға, газ айналымын ұйымдастыруды қамтамасыз ету үшін желдеткіштер мен жылытқыштарды емдеу камерасына қосуға жауапты.
4) Шығару модулі: Әр түрлі қатаю және шығару кезеңдері бойынша бірге жұмыс істейтін сору жүйесі мен жалюзи клапандарынан тұрады.
5) Тазалау модулі: Камера ішіндегі қалдық CO₂-ды мәжбүрлеп ауыстыру және қатайту процесінен кейін CO₂ концентрациясын азайту үшін таза сыртқы ауаны енгізеді.
Жүйе көміртекті өңдеу процесінде негізгі параметрлерді бақылау және дәл реттеу үшін PLC негізіндегі автоматты басқаруды пайдаланады.
1) Көп параметрлі мониторинг
Нақты уақыттағы мониторинг:
CO₂ концентрациясы
Температура
Ылғалдылық
Камера қысымы
Бұл параметрлер карбонациялау процесіне нақты уақыттағы деректерді қолдауды қамтамасыз етеді.
2) PLC автоматты басқару
Алдын ала орнатылған қатайту бағдарламасына сәйкес жүйе температураны, ылғалдылықты, CO₂ концентрациясын және камера қысымын автоматты түрде басқарады, бұл автоматтандырылған қатайту жұмысына мүмкіндік береді және қолмен араласуды азайтады.
3) Деректерді алу және қадағалау
Жүйе өңдеу процесі деректерін үздіксіз жинап, сақтайды және өңдеу қисықтарын автоматты түрде жасайды, өнім сапасын талдау, процесті оңтайландыру және өндірісті басқару үшін сенімді деректер негізін қамтамасыз етеді.
4) Бірнеше қауіпсіздікті қорғау
Жүйе CO₂ ағып кетуді анықтау, артық қысым/теріс қысым қауіпсіздік клапандары және қалыпты емес жұмыс жағдайларын бақылау және қорғау, жалпы пайдалану қауіпсіздігін арттыру үшін тәуелсіз қауіпсіздікті басқару жүйесімен жабдықталған.
Карбонаттандыру реакциясы кезінде түзілетін карбонатты заттар бетон ішіндегі кеуектердің бір бөлігін толтырып, бетон өнімдерінің тығыздығын, сығымдалу беріктігін және өлшем тұрақтылығын жақсартуға көмектеседі.
Көміртендіру бетон өнімдерінің ішкі құрылымы мен бетінің тығыздығын жақсартуға, олардың суға төзімділігін, мұздату-ерітуге төзімділігін және жалпы беріктігін арттыруға көмектеседі.
Карбонациялау бетінің тығыздығы мен өлшемдік заңдылықты арттырып, бетон өнімдерінің жалпы көрінісін жақсартып, гүлденуді азайтуға көмектеседі.
CO₂ бетонды қатайту процесіне енгізіледі және СО₂ пайдалануды бетон өнімдерін өндірумен біріктіре отырып, карбондану реакциясы арқылы құрылыс материалдарында ішінара бекітіледі.
Карбонациялау дәстүрлі бумен емдеуге балама немесе қосымша әдіс ретінде қызмет ете алады. Кептіру процесін оңтайландыру арқылы ол өңдеуге арналған энергияны тұтынуды азайтуға және төмен көміртекті бетон өнімдерін өндіруге қолдау көрсетуге мүмкіндік береді.
